Spectre FFT

Descrizione di Spectre FFT

Spectre FFT crea belle spettrograms che mostrano il contenuto di frequenza dei tuoi dati audio. Può utilizzare il microfono del dispositivo per monitorare la tua voce o l'Ambiente o l'audio interno dalle app audio di sfondo.
Un oscilloscopio e un analizzatore di spettro sono inclusi per visualizzare i dati.
da 8000 a 44100 Hz
- Dimensione FFT da 128 a 2048
- Finestra scorrevole opzionale: da 2 a 8 volte sovrapposizione
- Gradienti selezionabili con luminanza lineare
- TimeSpan Spectrogram da 0,5 a 30 secondi
- Livello nero da -80 a -120 dB
- Toccare lo schermo per mettere in pausa e riavviare i display
Nota: la frequenza di campionamento audio interna e la qualità sono limitate dalla piattaforma Android.
Una trasformata di Fourier veloce (FFT) viene utilizzata per calcolare lo spettro dei dati audio, rompendo i dati in più bande di frequenza da 0 Hz a metà della frequenza di campionamento. Una frequenza di campionamento più elevata mostrerà una gamma di frequenze più ampia, mentre una velocità inferiore mostrerà un raggio più piccolo con più dettagli. Il tasso di 8000 Hz è eccellente per la visualizzazione dei suoni della voce e della bassa frequenza.
Il numero di bande di frequenza visualizzato è metà della dimensione FFT. Aumentare le dimensioni genererà più dettagli in frequenza, ma riducono la risoluzione del tempo. Le FFT più piccole ti consentiranno di vedere suoni più brevi e cambiamenti di frequenza. Tieni presente che la risoluzione dello schermo limiterà i dettagli dei dettagli.

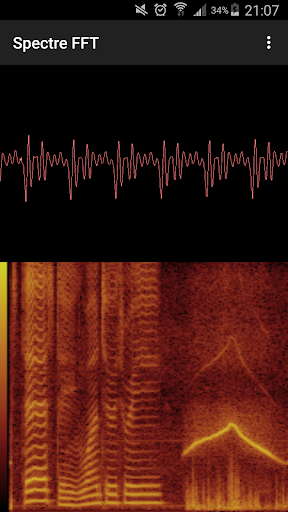

L'analizzatore dell'oscilloscopio e dello spettro può essere abilitato e disabilitato sotto le impostazioni delle app. Lo scopo mostra la forma d'onda audio, utilizzando il trigger (con dimensioni FFT rispetto al 1024) per produrre onde in piedi. L'analizzatore dello spettro mostra i dati di frequenza - da bassa ad alta frequenza da sinistra a destra.

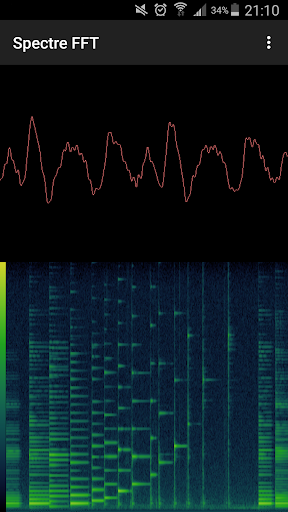

Spettrogramma I dati vengono disegnati verticalmente - da bassa ad alta frequenza dal basso verso l'alto. I gradienti di colore sono usati per rappresentare l'intensità di ciascuna banda di frequenza. Lo spettrogramma è tratto da sinistra a destra come il tempo passa, avvolgendo fino all'inizio quando raggiunge il bordo dello schermo. Il tempo può essere selezionato nelle impostazioni delle app.
I dati di frequenza possono essere visualizzati con una scala lineare o logaritmica. La scala lineare mostra più dettagli e aiuta l'analisi armonica, mentre la scala logaritmica rappresenta meglio come ascoltiamo.
Si consiglia vivamente di mantenere la funzione FFT Finestra abilitata, in quanto ciò impedisce agli artefatti di frequenza a causa del campionamento dei dati audio In blocchi.

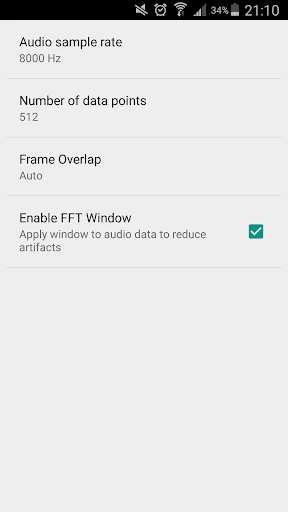

L'impostazione della sovrapposizione del telaio aumenta la risoluzione del tempo calcolando più FFTS poiché vengono ricevuti i dati audio. Ciò è particolarmente utile quando si utilizzano basse tassi di campionamento o fft di grandi dimensioni, dove ci sono ritardi significativi prima che i dati audio siano disponibili. Un'impostazione "Auto" regola la sovrapposizione per mantenere una velocità FFT di circa 50 al secondo.
Un avviso viene visualizzato se l'applicazione non può tenere il passo con i dati audio in ingresso. Questo potrebbe accadere se si utilizzano fft di grandi dimensioni e / o sovrapposizioni di frame grande. Ridurre una di queste impostazioni dovrebbe fissare il problema.

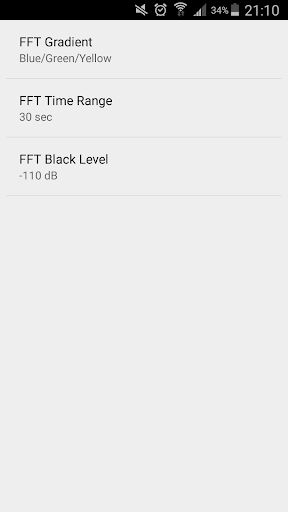

L'impostazione del livello nero del display viene utilizzato per controllare quanto dettaglio è mostrato per i suoni silenziosi. Un valore inferiore causerà visibili più rumore, ma consente di rilevare segnali molto deboli.
