Spectre FFT

Açıklaması Spectre FFT

Spectre FFT, ses verilerinizin frekans içeriğini gösteren güzel spektrogramlar oluşturur. Ses veya çevrenizi izlemek için cihaz mikrofonunuzu veya arka plan ses uygulamalarınızdan dahili ses kullanabilir.
Verileri görselleştirmek için bir osiloskop ve spektrum analizörü dahil edilir.
- Ses örnekleme oranı 8000 ila 44100 Hz - 30 ila 44100 Hz - FFT boyutu 128 ila 2048
- İsteğe bağlı sürgülü pencere: 2 ila 8 kat örtüşme
- Doğrusal parlaklığa sahip seçilebilir gradyanlar
- Spektrogram Timespan 0,5 ila 30 saniyeye kadar > - -80 ila -120 dB arasında siyah seviye
- Ekranları duraklatmak ve yeniden başlatmak için ekrana dokunun. Not: Dahili ses örnek hızı ve kalitesi Android platformu ile sınırlıdır.
Hızlı Fourier Dönüşümü (FFT), ses verilerinin spektrumunu hesaplamak, verileri 0 Hz'den birden fazla frekans bantlarına, örnek oranının yarısına kadar kırmak için kullanılır. Daha yüksek bir örnekleme hızı daha büyük bir frekans aralığı gösterecektir, oysa daha düşük bir oran daha düşük bir aralık gösterecektir. 8000 Hz oranı, ses ve düşük frekanslı sesleri görüntülemek için mükemmeldir.
Görüntülenen frekans bantlarının sayısı FFT boyutunun yarısıdır. Boyutun arttırılması daha fazla frekans detayı üretecektir, ancak zaman çözünürlüğünü azaltır. Daha küçük FFTS, daha kısa sesleri ve frekans değişikliklerini görmenizi sağlar. Ekran çözünürlüğünüzün ne kadar ayrıntılı olarak gösterilebileceğini sınırlayacağını unutmayın.

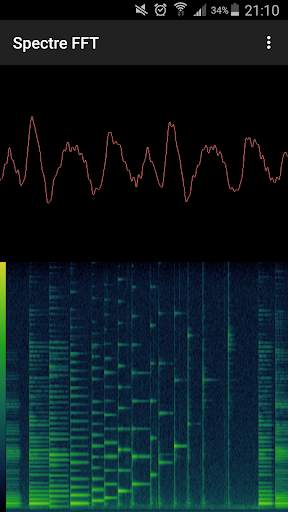

Osiloskop ve spektrum analizörü, uygulama ayarları altında etkinleştirilebilir ve devre dışı bırakılabilir. Kapsam, duran dalgalar üretmek için tetikleme (1024 yaş üstü) tetiklenmesi (1024 yaşından büyük) kullanarak ses dalga formunu gösterir. Spektrum analizörü, frekans verilerini düşük ila yüksek frekansı soldan sağa gösterir.

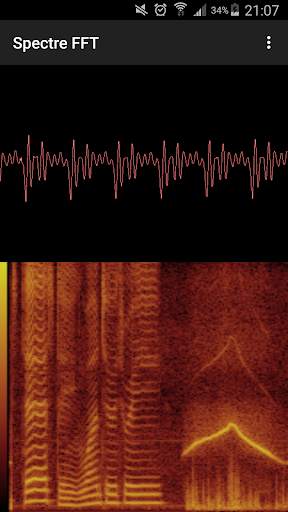

Spektrogram verileri dikey olarak çekilir - düşük ila yüksek frekansı alttan üste. Renk gradyanları, her frekans bandının yoğunluğunu temsil etmek için kullanılır. Spektrogram, zaman geçtikçe soldan sağa çekilir, ekranın kenarına ulaştığında başlamaya sarılır. Zaman aralığı uygulama ayarlarında seçilebilir.
Frekans verileri doğrusal veya logaritmik bir ölçekle görüntülenebilir. Doğrusal ölçek daha fazla ayrıntı gösterir ve harmonik analiz yardımcı olur, logaritmik ölçek daha iyi duyduğumuzu gösterir.
Ses verilerinin örneklenmesi nedeniyle frekans artefaktlarını engellediğinden, FFT penceresinin özelliğini etkinleştirmeniz önerilir. Bloklarda.
Çerçeve örtüşme ayarı, ses verileri alındığında çoklu FFT'leri hesaplayarak zaman çözünürlüğünü arttırır. Bu, özellikle ses verileri mevcut olmadan önce önemli gecikmeler olduğunda, düşük numune oranlarını veya büyük ffts kullanırken kullanışlıdır. Bir "Otomatik" ayarı, saniyede yaklaşık 50 civarında bir FFT oranını korumak için örtüşmeyi ayarlar.
Uygulama gelen ses verilerine ayak uyduramazsa bir uyarı gösterilir. Bu, büyük ffts ve / veya büyük çerçeve örtüşmesi kullanıyorsanız olabilir. Bu ayarlardan herhangi birini azaltmak sorunu çözmelidir.
Siyah seviye ayarı, sessiz sesler için ne kadar detay gösterildiğini kontrol etmek için kullanılır. Daha düşük bir değer, daha fazla gürültünün görünmesine neden olur, ancak çok soluk sinyallerin tespit edilmesine izin verir.
