Применение предназначено для линейного статического и динамического анализа структур балки с использованием метода конечного элемента. Это общее цель в области применения и простым в использовании. Можно получить решение проблем с небольшими до умеренного размера.

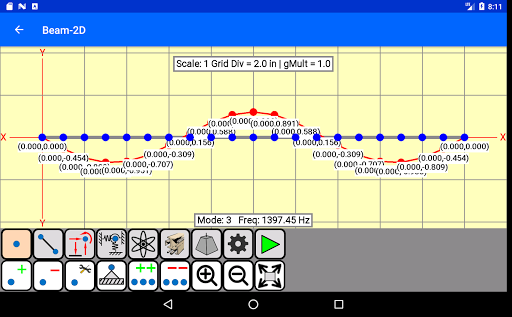

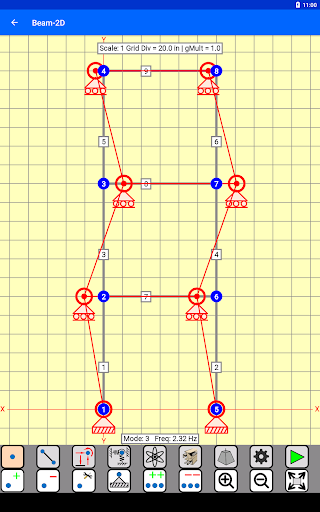

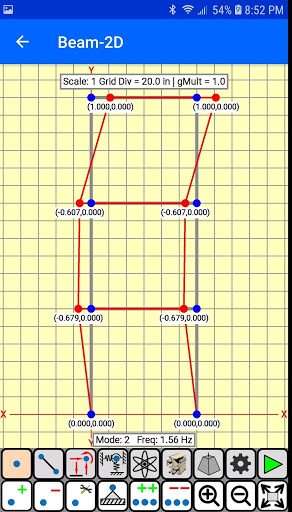

для статических анализов, смещений по всей структуре встречаются вместе с силами и моментами в каждом элементе луча. Для динамических анализов природных частот, формы режима, обобщенные массы, модальные массы и факторы участия в базовом движении получают наряду с нормализованными силами и моментами в каждом элементе луча. И формы модуля и моды могут быть нанесены или анимированы. Силы и моменты могут быть консилированы.
Beam-2D был разработан для использования инженерами-конструкторами, гражданскими, структурными и механическими учениками, а также опытные специалисты, которые желают быстрого и точного решения широкого спектра проблем.
Процесс моделирования и анализа состоит из следующих шагов:
1: Название модели
2: Выбор системы модулей
3: Определить систему координат (необязательно):
- Darkesian или полярные
xy Координаты происхождения
4: Добавить материалы:
- Наименование материала
- Модуль упругости E
- Threation Thnity Rho
- Коэффициент теплового расширения CTE
5: Добавить секции:
- Момент инерции
- Кристиканская область
6: Добавить узлы:
- x Координата
- Y Координата
7: Добавить элементы луча:
- End I Node
- End J Node
- Материал
- Раздел Свойства
- Дельта Температура

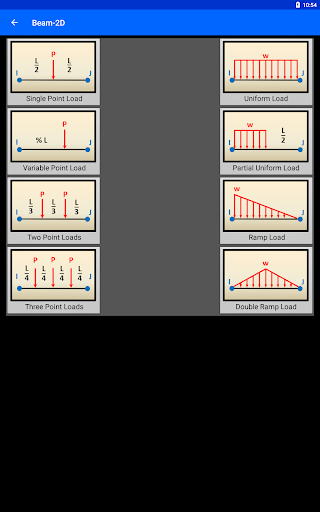

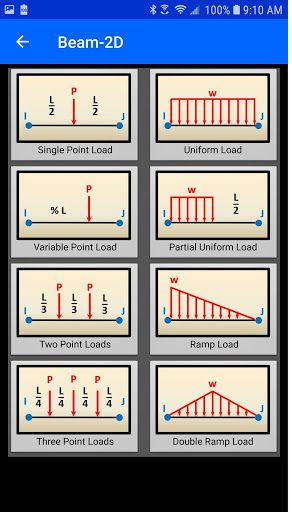

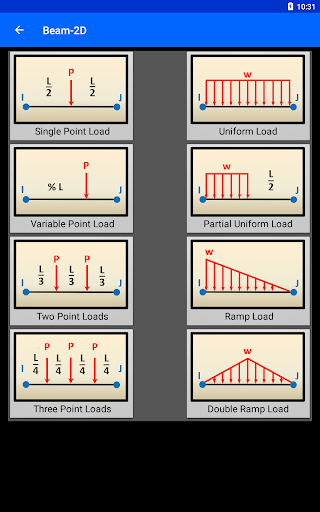

8: Добавить силы и моменты на узлы:
- Узел для приложения нагрузки
- Величина нагрузки
- Направление нагрузки XYZ
9: Добавить Массы на узлы (необязательно):
- Узел для применения массового оборудования
- Массовая величина
10: Добавить границ в узлы (Необязательно):
- Узел для применения пружины
- Весенняя скорость (сила / смещение)
- или stripe (момент / угловой)
- или весенний направление XYZ
11: добавить ограничения К узлам:
- Узел для сдержанности
x 2
Z. Для статических

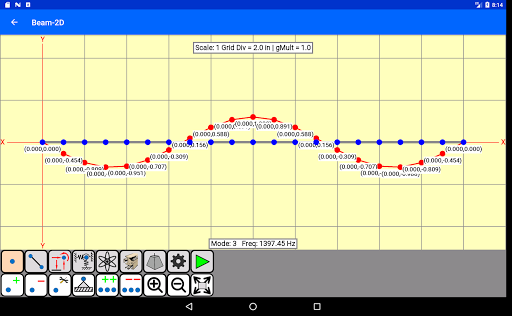

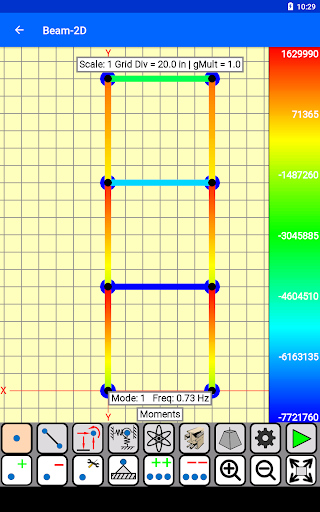

- Частоты и формы режима для динамических
13: Просмотр результатов
- Просмотр текстовых файлов
- Соблюдайте текстовые файлы

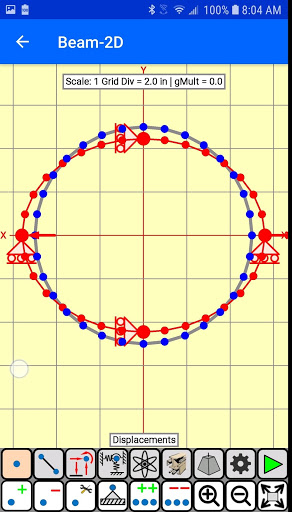

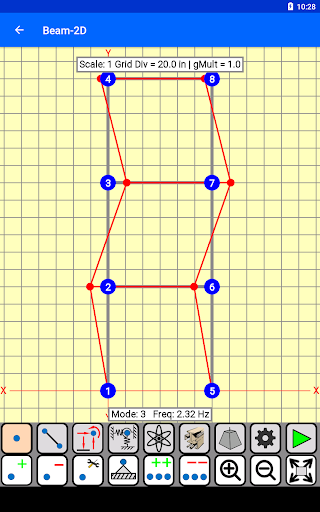

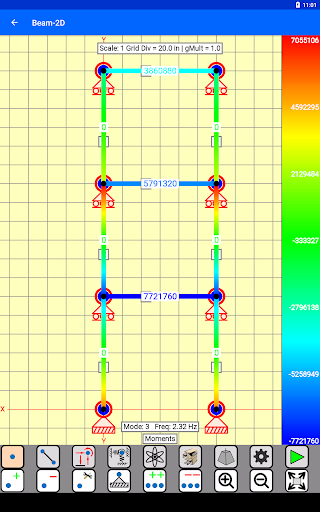

- Строительные смещения или формы режима
- Анимитные смещения или режим Формы

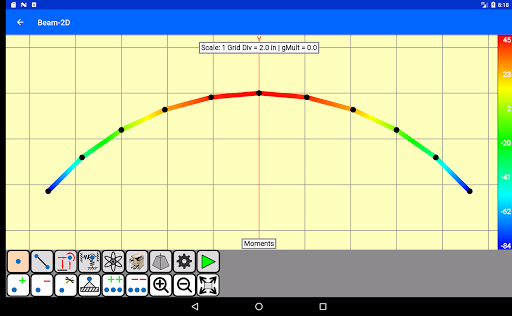

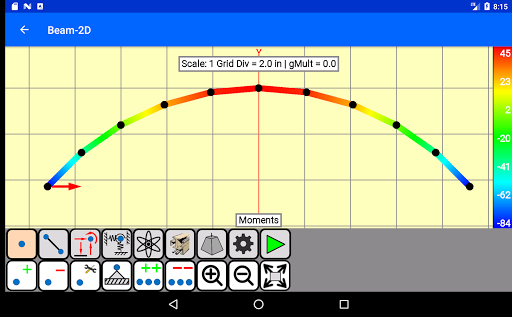

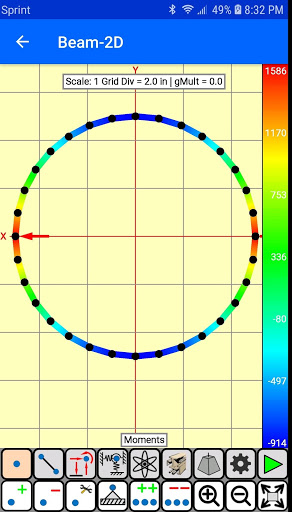

- Сюжетные силы
- Сюжеты
Extended to Spanish language.

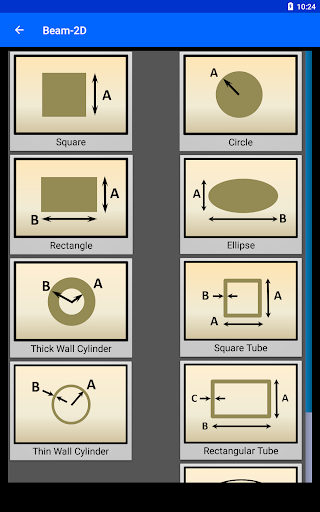

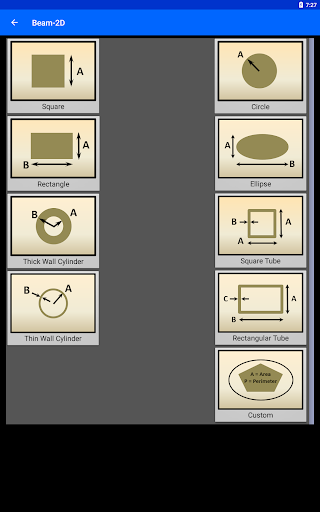

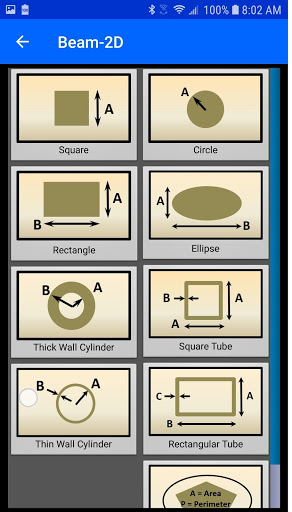

Standard beam sections added for ease of model creation.
Improved compatibility with various screen densities.
