La aplicación está diseñada para el análisis lineal estático y dinámico de estructuras de vigas utilizando el método de elementos finitos. Es de uso general en alcance y fácil de usar. Se puede obtener una solución de problemas de tamaño pequeño a moderado.
Para los análisis estáticos, se encuentran desplazamientos en toda la estructura junto con fuerzas y momentos en cada elemento de viga. Para los análisis dinámicos, se obtienen frecuencias naturales, formas de modo, masas generalizadas, masas modales y factores de participación de movimiento base junto con fuerzas y momentos normalizados en cada elemento del haz. Tanto los desplazamientos como las formas de modo se pueden trazar o animar. Las fuerzas y los momentos pueden ser contorneados. Beam-2D fue desarrollado para ser utilizado por ingenieros de diseño, estudiantes de ingeniería civil, estructural y mecánica, y profesionales experimentados que desean soluciones rápidas y precisas a una amplia variedad de problemas.

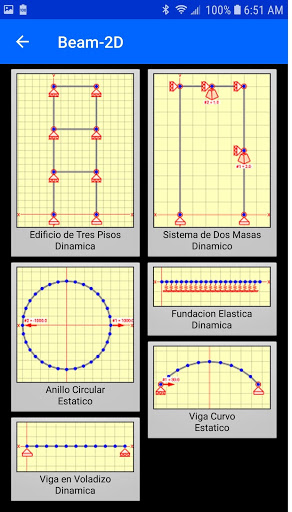

El proceso de modelado y análisis consta de los siguientes pasos:

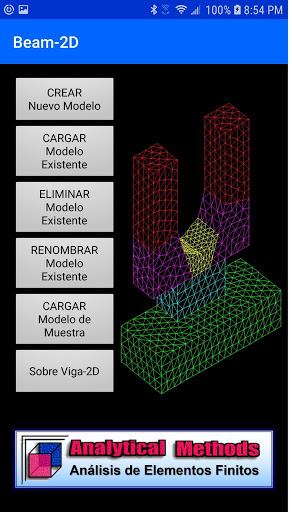

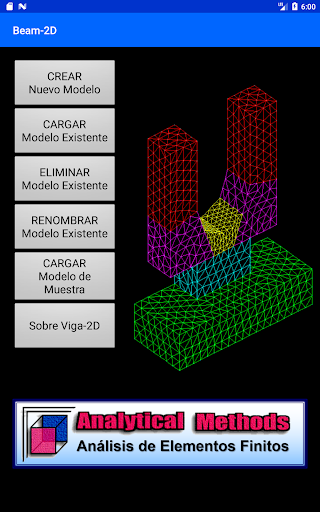

1: nombra el modelo

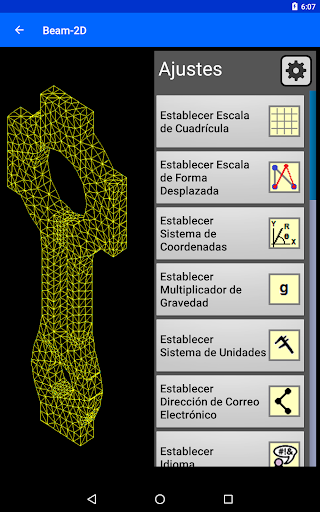

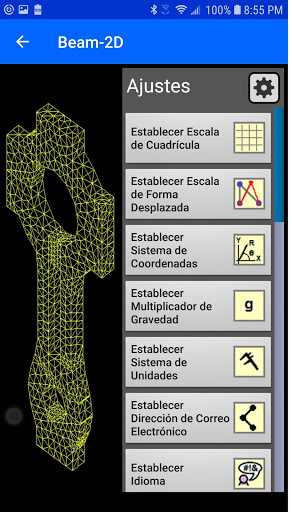

2: Seleccionar sistema de unidades
3: Definir sistema de coordenadas (opcional):
- cartesiano o polar
- coordenadas x-y de origen
4: Agregar materiales:
- Nombre del material
- módulo de elasticidad E
- densidad de peso rho
- coeficiente de expansión térmica CTE

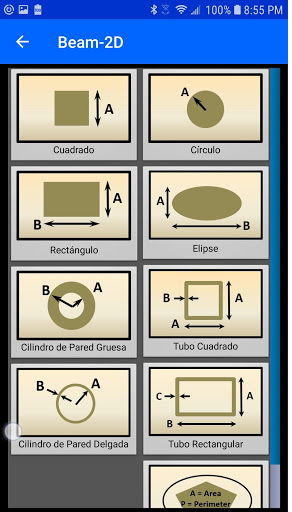

5: Agregar secciones:
- Nombre de la sección
- momento de inercia

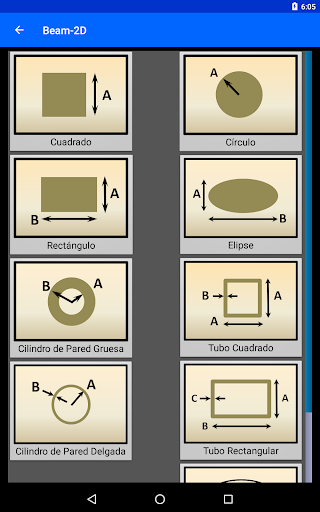

- área transversal
6: Agregar nodos:
- coordenada x
- coordenada y
7: Agregar elementos de viga:
- final del nodo I
- final del nodo J
- material
- propiedades de la sección
- temperatura delta

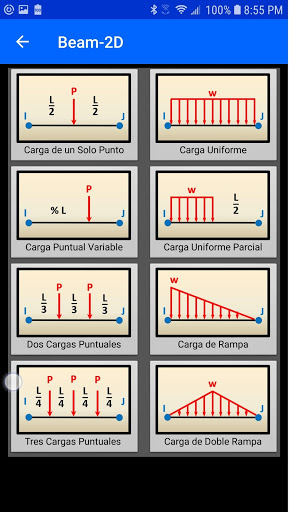

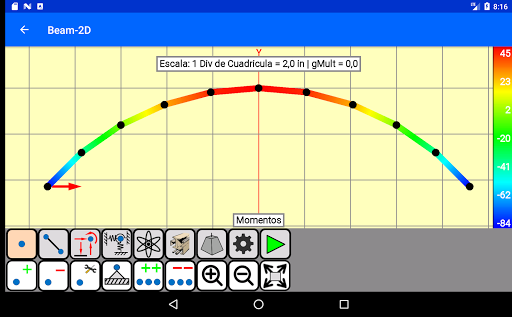

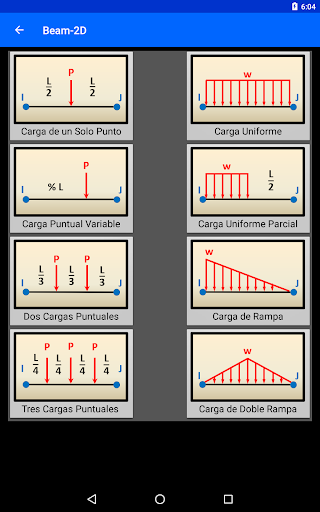

8: Agregar fuerzas y momentos a los nodos:
- nodo para aplicación de carga
- magnitud de carga
- dirección de carga x-y-z
9: Agregar masas a los nodos (opcional):
- nodo para la aplicación de masa
- magnitud de masa
10: Agregar resortes de límite a los nodos (opcional):
- nodo para aplicación de resorte
- tasa de resorte (fuerza / desplazamiento)
- o tasa de resorte (momento / ángulo)
- dirección del resorte x-y-z
11: Agregar restricciones a los nodos:
- nodo para restringir
- x restricción de desplazamiento
- y restricción de desplazamiento
- z restricción de rotación
12: Resuelve el sistema de ecuaciones lineales:
- desplazamientos por estática

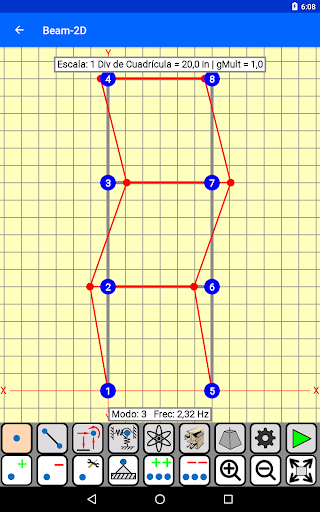

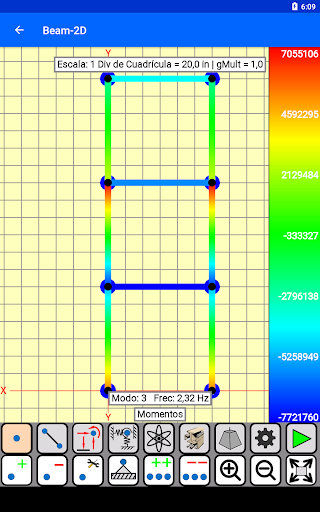

- frecuencias y formas de modo dinámico
13: Ver resultados
- ver archivo de texto
- compartir archivo de texto

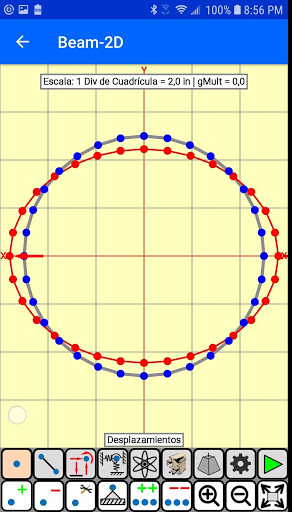

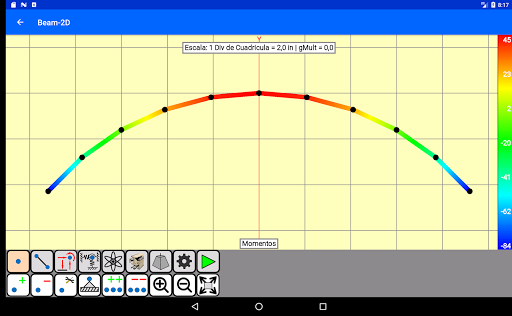

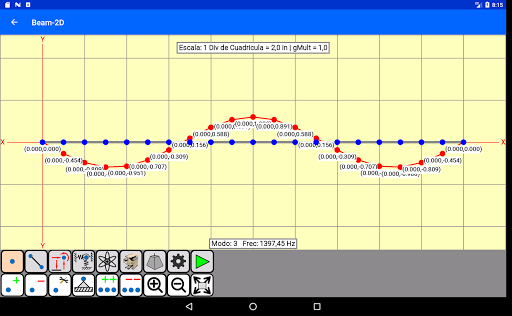

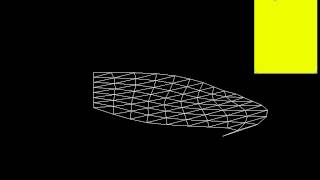

- desplazamientos de trama o formas de modo

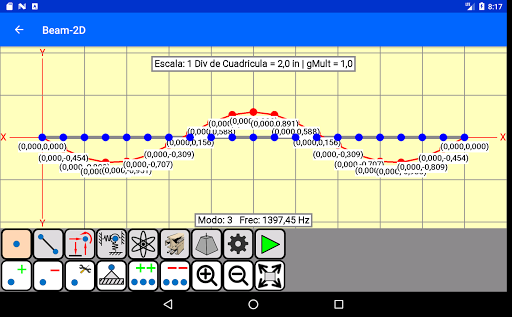

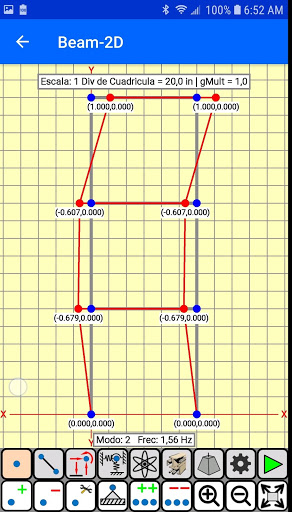

- desplazamientos animados o formas de modo

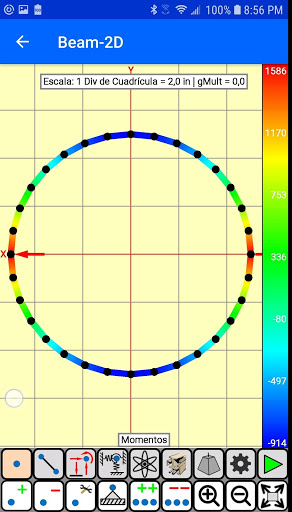

- fuerzas de la trama
- tensiones de la trama
Extendido al idioma español. Secciones de viga estándar agregadas para facilitar la creación del modelo. Compatibilidad mejorada con varias densidades de pantalla.
