Paglalarawan Gewinde Rechner

Ang app ay bumubuo ng NC code sa G76, G32, G33, G92 at Cycle97
G76 cycle ay kinakalkula sa isa, o dalawang linya at para sa mga kontrol ng MACH3.
Maaari itong i-nc code para sa cylindrical, korteng kono, at multi -Course threads ay inisyu.
Kasama:
- Threading equipment

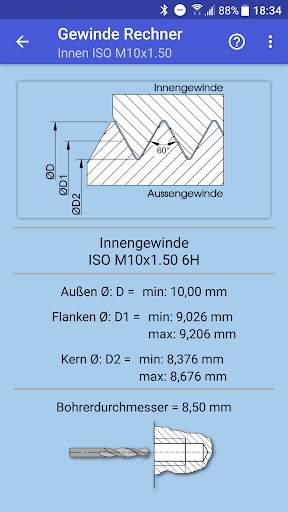

- Tolerances (min. Max.) Mula sa panlabas na lapad, lapad diameter, at core diameter.
- Core o drilling diameter hal para sa taps
Mula sa mga uri ng thread:
- Acme1 / 4 - Acme 5
- ISO Metric (M1 - M68) sa DIN 13-1 / DIN 357
Tolerances:
M1 - M1.4 6h / 5h
M1.6 - M86 6g / 6h
- ISO Metric Fine Thread (M1 - M1000)
Tolerances:
- Exterior Thread A3 - H9
- Panloob na Thread A4 - H8
- ISO MJ (M1.6 - M39) sa ISO 5855
- Gas Tube (G1 / 8 - G6) Tolerances: Medium
- Withworth (W1 / 16 - W3) Tolerances: Medium
- BSF (B3 / 16 - B3)
GB 55 ° British Standard Fine Thread
Tolerances:
Outside: Medium
Inside: Norma L
- BSPT R (BSPT R 1/16 - BSPT R R6)
- BSPT RP (BSPT RP 1/16 - BSPT RP R6)
- Ba No 0 - Hindi 14
- Uno UO - (U1 1/2) Tolerances: 2A / 2B
- Unf (UNO0 - U1 1/2)
USA 60 ° Standardized National Fine Thread
Tolerances: 2A / 2B
- Unef (Eno12 - E1 5/8)
USA 60 ° Unit National Extra Fine Thread
Tolerances: 2A / 2B
- UNJF ( Eno12 - E1 5/8)
- UNJC No 4 - UNJC 2
- UNC (UNO1 - U4)
USA 60 ° Hindi nakakaintad na National Coarse Thread
Tolerances: 2a / 2b
- NPT (NPT1 1/16 - NPT12)
- NPSF (NPSF 1/16 - NPSF 1)
- NPSC (NPSC 1/8 - NPS 4 )
- NPSM (NPSM 1/8 - NPSM 6)
- US (US # 10 - US 6)
- UR user, maaari mong lapad at slope ng thread Ipasok sa pamamagitan ng sariling impormasyon at payagan upang kalkulahin ang mga ikot ng thread.
- mga gumagamit, maaari kang magpasok ng mga diameters ng thread at gradient ayon sa sariling impormasyon at kalkulahin ang mga ikot ng thread.
