Beam Cal Lite

यह उपकरण आपको बीम के नीचे को झुकाव और तनाव की भविष्यवाणी करने की सुविधा देता है। अन्य उपकरणों के विपरीत, गैर मानक किरण पार अनुभाग आकर्षित या आप बीम के प्रदर्शन की भविष्यवाणी करने के लिए मानक आकार, या सीधे इनपुट / अनुभागीय गुणों में प्रवेश से किरण पार अनुभाग का चयन कर सकते हैं।
नीचे को झुकाव और तनाव का स्तर भविष्यवाणियों एक दिया आकार, भार, सीमा और सामग्री के लिए बीम डिजाइन के लिए आवश्यक हैं। किसी भी वर्दी दबाव, स्थानीय दबाव या बिंदु लोडिंग के लिए बीम डिजाइन करने के लिए उपकरण का उपयोग करें।
बीम झुकने या flexural लोड हो रहा है विरोध करने के लिए कई इंजीनियरिंग अनुप्रयोगों में इस्तेमाल एक बुनियादी संरचनात्मक तत्व है। बीम फर्श, छत या पत्थर की पटिया से भार का समर्थन करने के लिए बनाया गया है। यहां तक ​​कि आदि लंबा संरचनाओं, विमान विंग, किरण फार्मूले की शुरुआत के साथ बनाया जा सकता है।
आमतौर पर, एक दिया लंबाई, चौड़ाई, भार, सीमा के लिए, हम नीचे को झुकाव या ताकत कसौटी को पूरा करने के लिए सामग्री और मोटाई बदल जाते हैं। नीचे को झुकाव सीमा सौंदर्य पर निर्भर करता है (अवधि / 20), बाहर पॉप तनाव सीमा रैखिक elastics तनाव पर निर्भर करता है डिजाइन सीमा (अवधि / 250, अवधि / 400, अवधि / 600), आदि, तनाव, परम विफलता तनाव, आदि उपज एक कारक सुरक्षा आमतौर पर डिजाइन कोड के अनुसार के रूप में जोड़ा गया है। कमीना, थकान और तनाव छूट भी सकारात्मक असर हो सकता है।

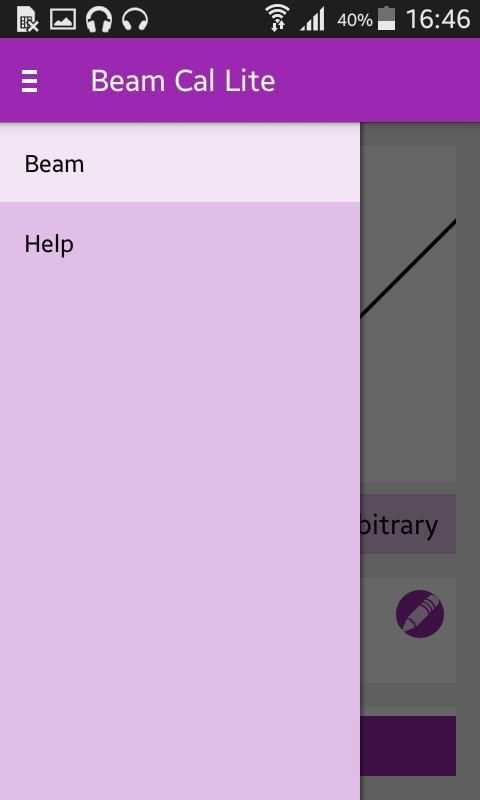

कदम उपकरण का उपयोग करने के लिए

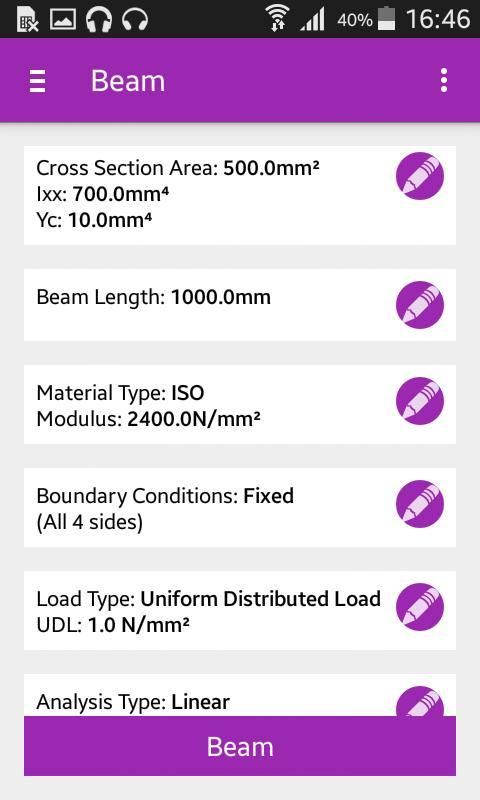

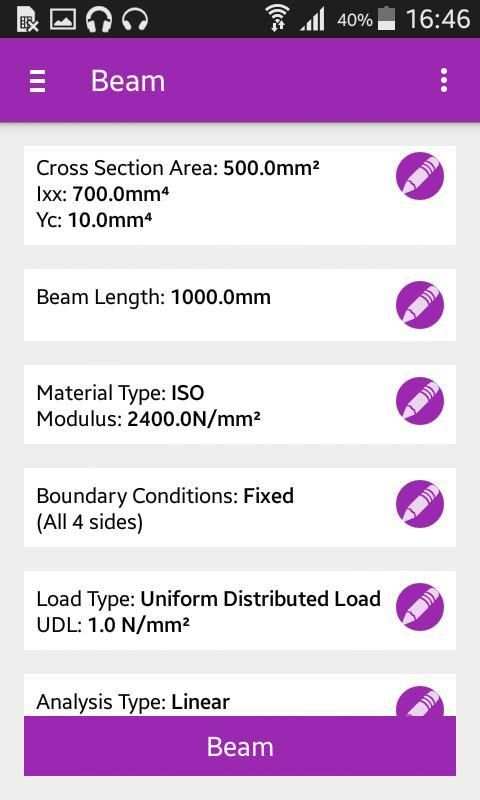

1) पहली इनपुट बीम पार के अनुभागीय (सी / एस) विवरण।

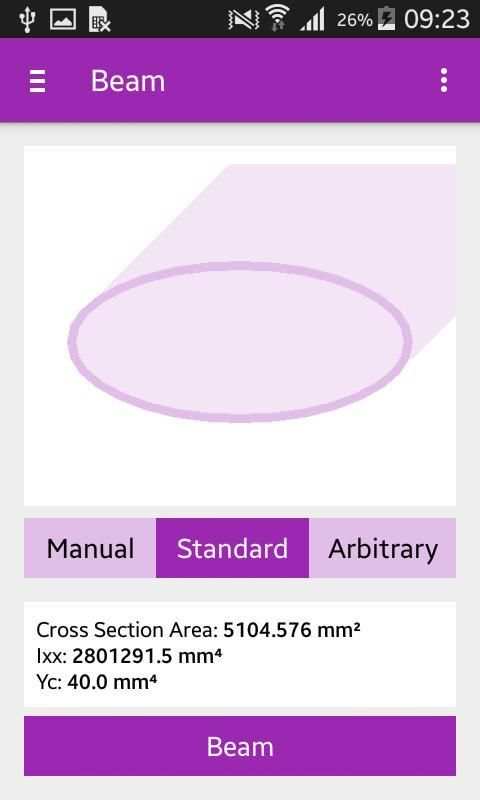

, मैनुअल मानक या मनमानी से पार अनुभाग इनपुट का चयन करें।

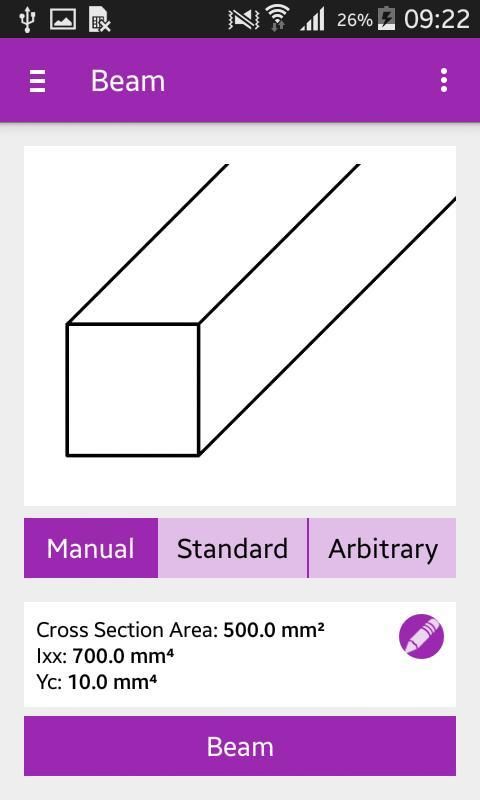

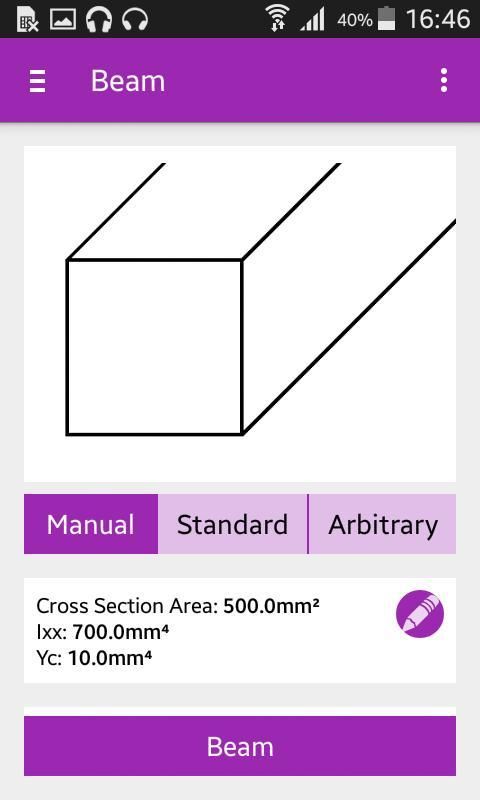

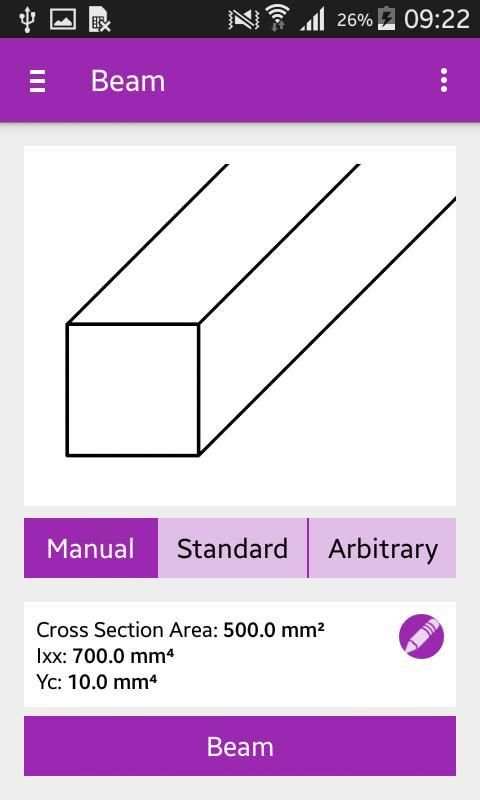

मैनुअल: - सीधे किरण पार अनुभागीय गुण दर्ज करें।

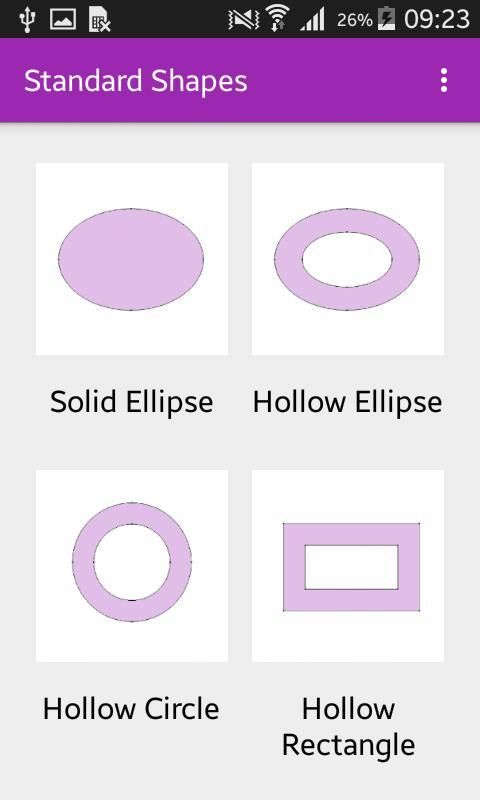

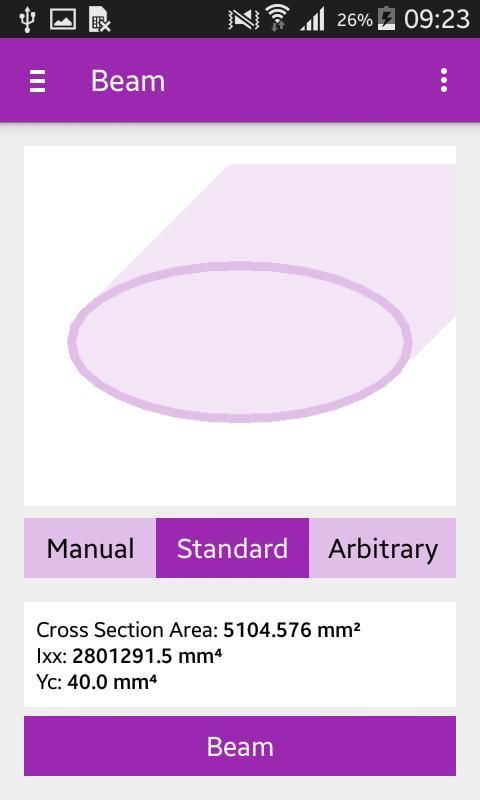

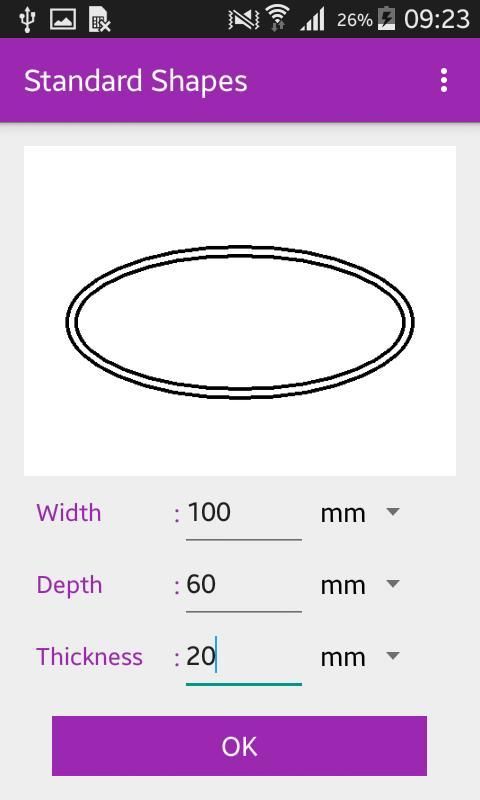

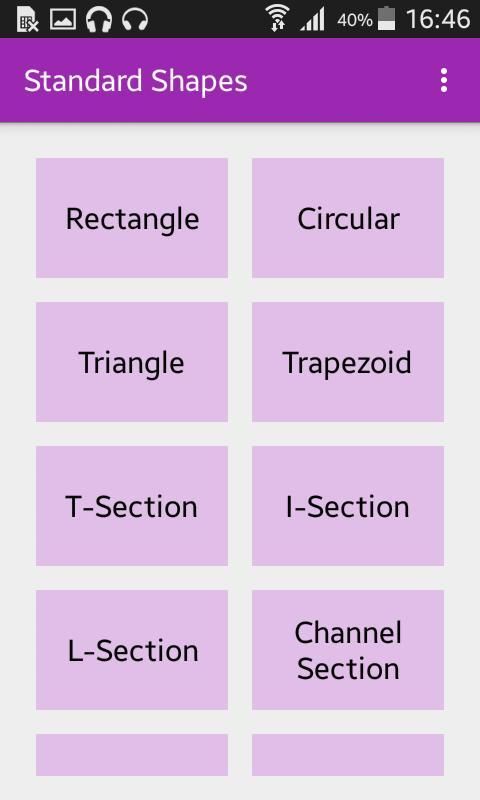

मानक: - जैसे मैं, सी, एल, आयत के रूप में मानक आकार की एक सूची से चयन करें ...

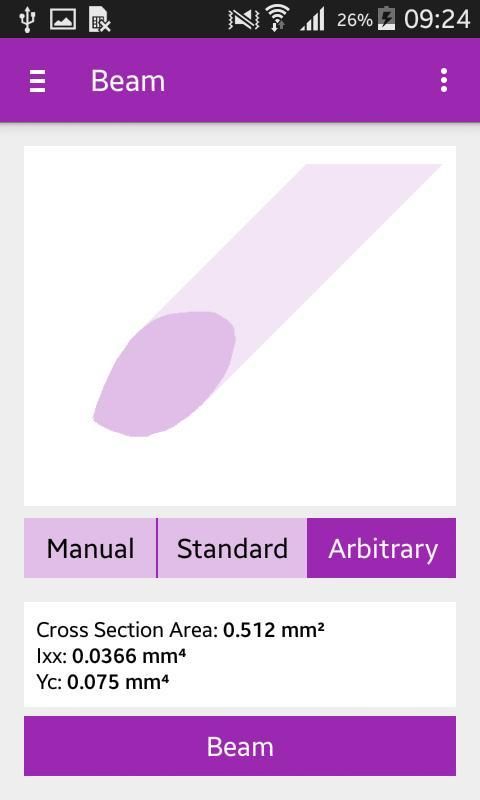

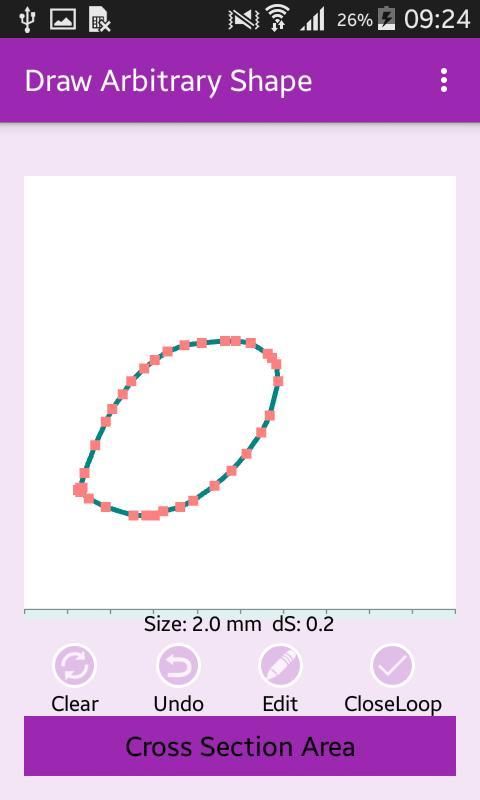

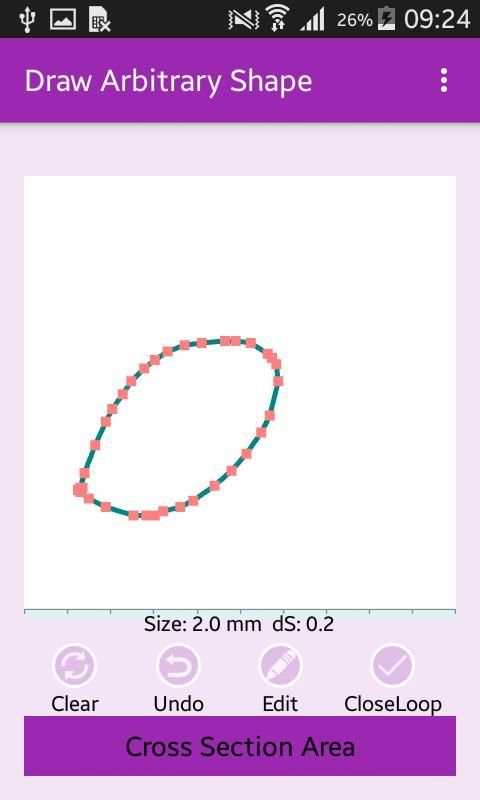

मनमानी: - अनुभागीय गुण गणना करने के लिए गैर मानक आकार ड्रा।

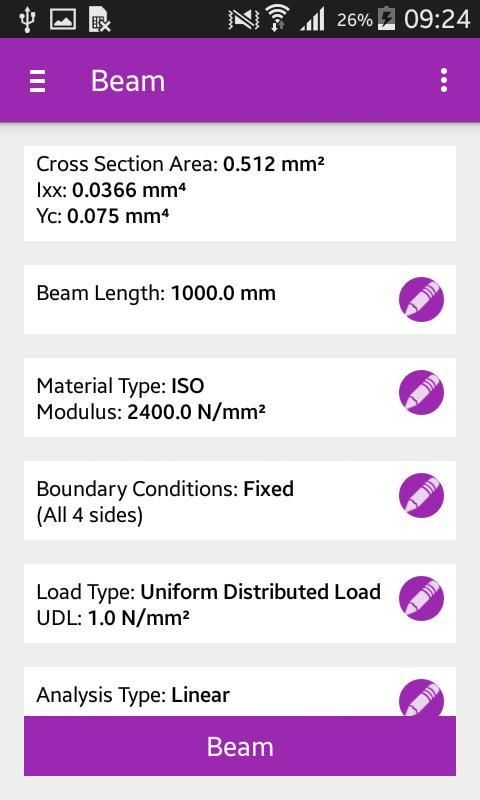

2) बीम की लंबाई, समर्थन, लोड और सामग्री को परिभाषित करें: -
बीम लंबाई दर्ज करें।
सामग्री के प्रकार का चयन करें और मापांक दर्ज करें।
        सीमा हालत का चयन करें।
स्थिर
                बस समर्थित
                ब्रैकट
लोड प्रकार का चयन करें और लोड मान दर्ज करें।
समान रूप से वितरित लोड (UDL)
    समान रूप से बढ़ाने से लोड
                प्वाइंट लोड
विश्लेषण प्रकार का चयन करें।

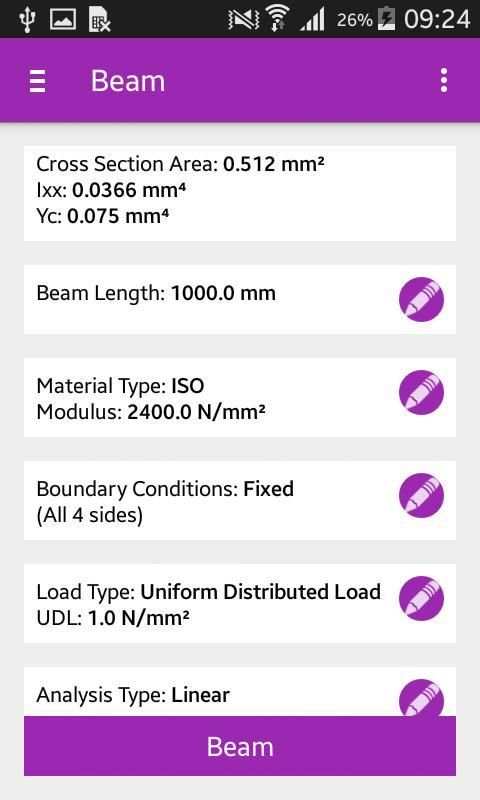

3) अंतिम परिणाम हो रही है: -
परिणाम प्राप्त करने के लिए "बीम" पर ठोकर।

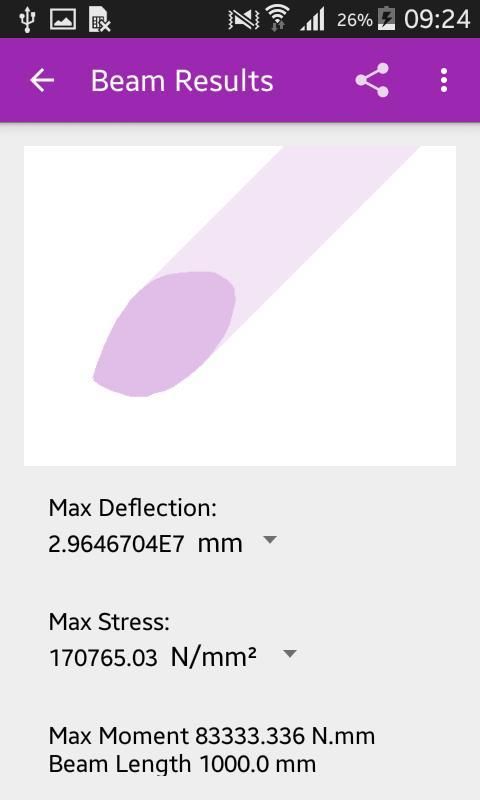

परिणाम, दिखाएगा
        क्रॉस अनुभागीय क्षेत्र (सीएसए),
        एक्स एक्सिस केन्द्रक के बारे में जड़ता (Ixx) के पल,
        Centroidal दूरी (Yc),
        किरण लंबाई,
        सामग्री के प्रकार,
        चयनित सामग्री की लोच के मापांक,
        सीमा की स्थिति,
        लोड,
        विश्लेषण प्रकार, और
        विक्षेपन, तनाव का परिणाम है।
मान्यताओं:
क्रॉस सेक्शन लंबाई सोचा समान है
बीम समरूपता के कम से कम एक अनुदैर्ध्य विमान है।
किरण इसकी गहराई या चौड़ाई के अनुपात में लंबे समय है
किरण पतली किरण माना जाता है और मोटाई कतरनी प्रभाव के माध्यम से नहीं माना जाता है।
थ्योरी:
लोड, कठोरता और विरूपण से संबंधित एक आयामी बीम के सामान्य शासी अंतर समीकरण, रैखिक isotropic किरण प्रदर्शन भविष्यवाणी के लिए प्रयोग किया जाता है।
मध्यम विमान में भार और बलों के प्रभाव सहित बीम समीकरणों ज्यामितीय अरेखीय प्रदर्शन भविष्यवाणी के लिए उपयोग किया जाता है।
इसी तरह, orthotropic शासी समीकरण भी orthotropic किरण प्रदर्शन भविष्यवाणी के लिए माना जाता है।
शासी समीकरणों के ऊपर प्रकार के लिए विश्लेषणात्मक समाधान किरण, सीमा, लोडिंग शर्तों के विभिन्न प्रकार के लिए संकलित किया गया था और प्रदर्शन की भविष्यवाणी के लिए प्रयोग किया जाता है। बीम कैलक्यूलेटर ने भविष्यवाणी परिणाम भी संख्यात्मक सिमुलेशन के साथ तुलना कर रहे हैं। एप्लिकेशन द्वारा भविष्यवाणी की विश्लेषणात्मक परिणाम उद्योग मानक संख्यात्मक परिमित तत्व विश्लेषण solver के परिणामों से मेल खाता है।
बीम लाइट 12 में से 6 के लिए मानक आकार और जटिल आकार ड्राइंग के लिए मनमाने ढंग से इनपुट की संख्या से सीमित है अधिकतम 50 अंक तक सीमित है। असीमित उपयोग के लिए बीम प्रो मिलता है।
