Ta tarcza wyświetlacz działa tylko jako tarcza LCD sprzętowa, ale w mądrzejszym sposobie. Ta aplikacja do Arduino za pomocą połączenia BT przez moduł BT (taki jak HC-06) i wystarczy wysłać odpowiednie polecenia. Lub po prostu grać wokół tej aplikacji, wystarczy użyć aplikacji terminalowej BT (również od mnie), ustalić połączenie Bluetooth i wyślij polecenia za pośrednictwem aplikacji.

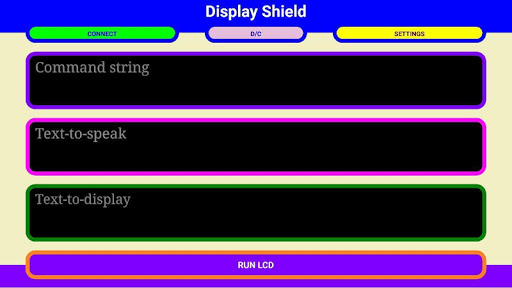

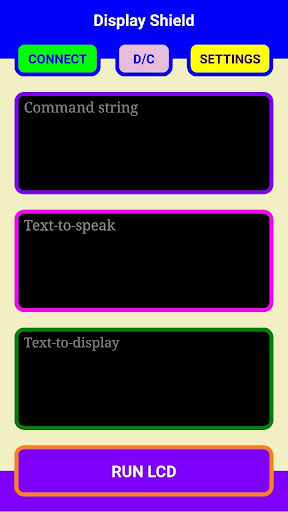

Aplikacja jest domyślna Uruchom w widoku konsoli, który wyświetla polecenie Łańcuchy, pola tekstowe i tekstowe i tekstowe. Aby przejść do trybu wyświetlania, naciśnij przycisk "Uruchom LCD" na dole ekranu.
Aby rozpocząć wyświetlanie tekstów, możesz wysłać polecenia w formacie łańcucha szeregowego przez Ustalone połączenie Bluetooth. Na przykład, aby wyświetlić tekst w pierwszym wierszu, najpierw wyślij "$ pierwszej" pierwszej (bez znaków interpunkcyjnych), wyślij dowolny tekst, który chcesz (najlepiej krótki tekst, bez symbolu "$"), a tekst zostanie wyświetlony na środku aplikacji.
Przełącz na drugą linię, wystarczy wysłać "$ sekundę", a następnie tekst, który chcesz wyświetlić (bez symbolu "$"). Tekst zostanie umieszczony poniżej pierwszej linii tekstu, że aplikacja została wyświetlona wcześniej.
Przykład:
$ pierwszej
Temp:
$ Drugości 40˚C
Każda z polecenia zostanie odpowiedziała aplikacją do nadawcy. Na przykład, z powyższego kodu, zobaczysz, że aplikacja Serial Serial Terminal odbiera "pierwszy wybrany linię" i "wybrana kolejna linia", które są wysyłane przez aplikację Display Shield.
Jeśli używasz Arduino , możesz uzyskać ten sam wynik za pomocą komendy Serial.println. Na przykład:
Serial.println ("$ First");
Serial.println ("Temp:");
Serial.println ("$ Drugi");
Serial. PrintLn ("40 ° C");
, aby aplikacja mówić lub wyrazić żądany tekst, rozpocznij tekst z symbolem "*". Na przykład:
Serial.printlnn ("* cześć, jak się masz? Jestem twoim nowym przyjacielem");
Następny, możesz osobno zmienić wygląd tekstu dla obu linii Jako rozmiar tekstu, kolor tekstowy, kąt tekstu, a nawet kolor tła przy użyciu tych poleceń (wielkość liter):
$ TC - kolor tekstu pierwszej linii
$ TC - Kolor tekstu drugi linii
$ TS - Najpierw Rozmiar tekstu linii
$ TS - Rozmiar tekstu drugiej linii
$ BC - kolor tła
- aby ustawić kolor tekstowy pierwszej linii na żółty, wyślij "$ TC9" do Aplikacja (bez znaków interpunkcyjnych).
- Aby ustawić kolor tekstu drugiej linii na zielony, wyślij "$ TC4" do aplikacji.
- Aby ustawić kolor tła na fioletowy, wyślij "$ BC11" Aplikacja.

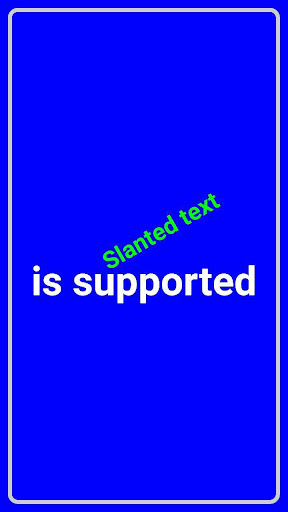

- Aby ustawić kąt tekstu pierwszego wiersza do 25˚, wyślij "$ TA25" do aplikacji.
- Aby ustawić kąt tekstu drugiego wiersza do 60˚, wyślij "$ TA60" do aplikacji .

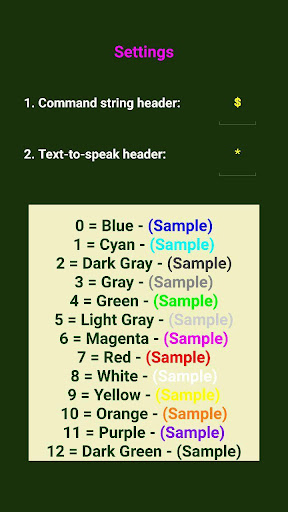

Możesz znaleźć pełną listę odsyłacz kolorów na stronie Ustawienia za pomocą menu "Ustawienia" lub po prostu wyślij "$ listy" do aplikacji za pomocą Serial BT Zaciskana aplikacja do otrzymania listy za pośrednictwem zwróconych sznurków szeregowych.
Inne dostępne polecenia są "$ Clear", aby usunąć teksty, "$ Reset", aby zresetować wszystkie style do domyślnego, "$ Time", aby pokazać Aktualny czas, "$ Data", aby wyświetlić bieżącą datę, "$ Buzz", aby odtwarzać dźwięk brzęczyka i "$ opóźnienia", aby ustawić pewną ilość opóźnienia w MS przed wykonaniem mowy.
Wypróbuj to W BT Serial Terminal App - wystarczy użyć funkcji wklejania kopiowania):
No: 69
$ Drugości Counter 4
$ TS40
$ TS80
$ TC6
$ $ TC0
$ BC9
$ Buzz
$ opóźnienia2000
* Numer 69 Counter 4
lub spróbuj za pomocą Kod Arduino:
Void Loop ()
> {
serial.println ("$ pierwsza");
serial.println ("$ Time pm");
serial.println ("$ sekundę");
serial.println ("$ data");
Serial.println ("$ TS70");
Serial.println ("$ TS70");
Serial.println ("$ TC7");
Serial.println ("$ TC11");
Serial.println ("$ BC9");
}
Możesz znaleźć listę poleceń i przykładów w menu "Ustawienia" w sekcji "CheckSheet".
Możesz uruchomić tę aplikację w portrecie (domyślnie) lub krajobraz Tryb przy użyciu opcji z menu.
Dziękujemy!
