تفاصيل التطبيق Vibration Analyzer

هذا هو التطبيق الروبوت التي تعزز جهاز استشعار التسارع المضمن في الهواتف الذكية الحديثة. هذا الاستشعار تراقب التسارع على طول X، Y و Z محاور. يظهر التطبيق مؤامرة من تسارع مع الزمن لمحور المحددة. أنها تسمح لتحديد محور للنظر فيها.
مؤامرة المجال الزمني التسارع يعطي معلومات محدودة. يمكن أن تساعد في الكشف عن الحركة في اتجاه معين وقياس كمية الحركة، والسرعة، وما إلى ذلك عندما يكون هناك حركة المتكررة أو اهتزاز نرى نمط محدد في المؤامرة الوقت. مزيد من التفاصيل يمكن الحصول عليها باستخدام تحليل فورييه باستخدام تقنية تسمى المنفصلة تحويل فورييه (تجهيز الدوائر). تجهيز الدوائر تحويل الإشارات من وقت لنطاق التردد توفير الترددات التي يتم توزيع الطاقة للإشارة.
يوفر التطبيق مؤامرة تردد لتجهيز الدوائر باستخدام خوارزمية تسمى تحويل فورييه السريع (الاتحاد الفرنسي للتنس). الاتحاد الفرنسي للتنس هو خوارزمية للحصول على DFT لكن يستخدم التحسينات مثل العودية مما يجعله أسرع بكثير للحصول على تجهيز الدوائر.

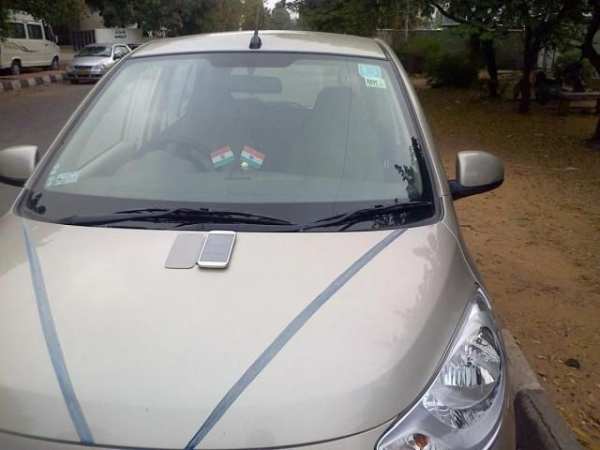

كمثال عملي، يمكنك الحفاظ على الهاتف الذكي على غلاف المحرك مع محور Z المحدد. كما تدير المحرك، والجسم كله يخضع الاهتزاز. تفترض تدير المحرك في 600rpm (10HZ). لذلك إذا كنت قد وضعت الهاتف الذكي بشكل صحيح يجب أن تشاهد تردد تبلغ ذروتها قرب 10HZ. إذا كان هناك اختلال أو عدم توازن سوف يكون هناك بعض الترددات الأخرى التي سوف تنتج الضوضاء.
في الآلات الصناعية، هي التي شنت التسارع بشكل مناسب على الجهاز لمراقبة الاهتزازات المحورية والشعاعية وباستخدام تحليل التردد - يتم تحديد الترددات من الفائدة التي يمكن أن تظهر التوقيعات من عدم التوازن، اختلالها أو حتى الشقوق.

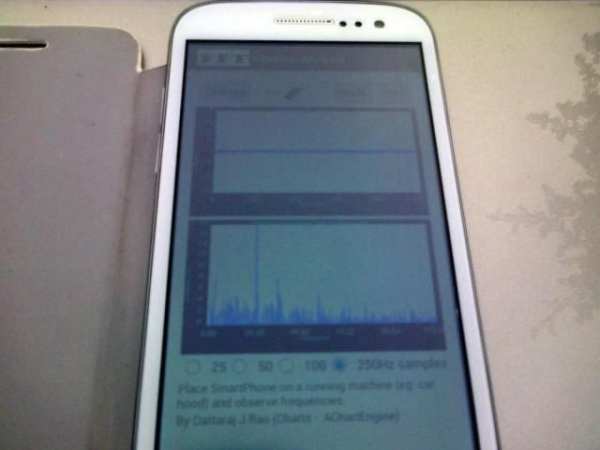

يمكنك استخدام هذا التطبيق لمراقبة الاهتزازات في أي الجهاز الذي يمكنك تحميل بأمان الهاتف الذكي الخاص بك. فإن التطبيق مراقبة الاهتزازات والمؤامرات التوقيت مؤامرة والمجال تردد. سوف المؤامرات المجال الزمني مساعدة في فهم ظاهرة فيزيائية. ومع ذلك مؤامرة تردد وضعت من تحليل الاتحاد الفرنسي للتنس وسوف تعطيك الترددات ضمن إشارة الاهتزاز. عادة إذا كان الجهاز يعمل في 6000rpm أو 100HZ، يجب أن تشاهد قراءة التردد 100HZ المهيمنة.
هذا هو التطبيق للأغراض العامة. فإنه يمكن تطبيقها على مختلف المجالات لإجراء تحليل الاهتزاز. الكثير يعتمد على كيفية وضع الهاتف في أقرب وقت ممكن على الجهاز. أحب أن أسمع إذا وجدت هذه مفيدة. الكتابة لي على العنوان التالي: dattarajrao@yahoo.com

عرض المزيد أقل

ما هو جديد Vibration Analyzer

- Improved frequency chart with scaling and labelled values. Response to online feedback. (Thanks!)

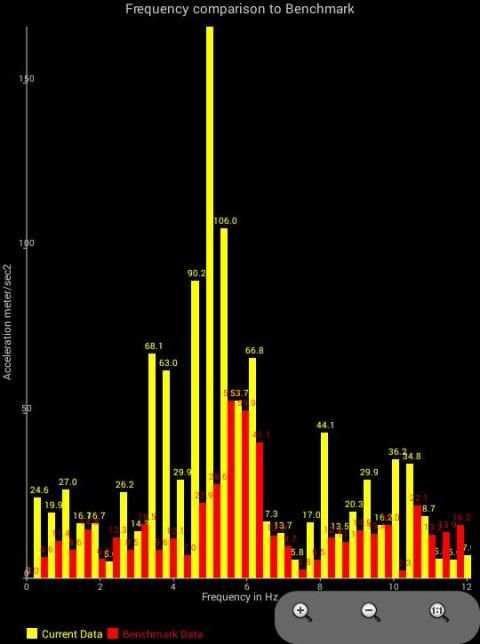

- 5 second test that waits for approx 5 seconds and captures a set of data. A frequency analysis is done on this and compared to a benchmark. This feature can be used to define new benchmark (reference for vibration) and then compare other products to see if there are major deviations.
- Support for portrait or landscape layouts. So you can optimally use the screen space.
